송전탑 고압선 케이블 공, 빨간색·주황색 ‘항공장애표시구’ 완전 해설

왜 고압선에는 커다란 공이 매달려 있을까

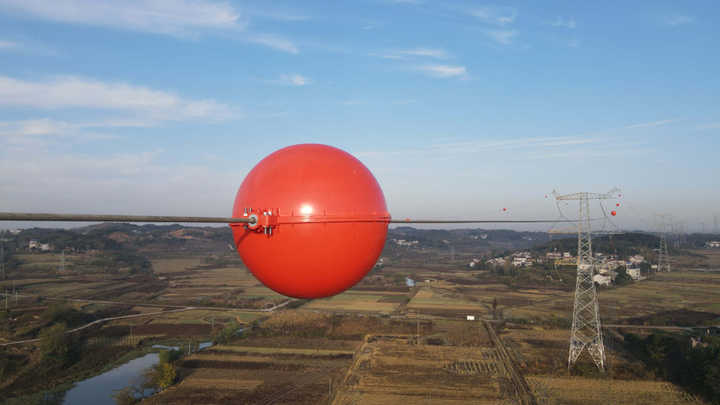

고속도로를 달리거나 강을 건너는 교량 위에서 올려다보면, 송전선에 빨간색 혹은 주황색의 커다란 공이 일정 간격으로 달려 있는 것을 쉽게 볼 수 있습니다. 이 공의 정식 명칭은 ‘항공장애표시구(또는 전선표지구, marker ball)’이며, 낮 시간대 저고도로 비행하는 항공기가 전선·케이블·현수선 등을 멀리서도 확실히 식별하도록 도와 충돌사고를 예방하는 주간 시각표지입니다.

우리나라에서는 항공안전을 위해 해당 설비 설치를 의무화하는 법적 근거가 존재하며, 국토교통부의 세부기준은 국제민간항공기구(ICAO) 권고를 바탕으로 운영됩니다.

---

법적 근거와 적용 범위 - 무엇이 ‘의무’인가

• 모법 - 항공법 제83조: 비행장 주변 장애물 제한표면 내·외에서 항공기의 항행안전을 저해할 우려가 있는 구조물에는 ‘항공장애 표시등’과 ‘항공장애 주간표지’를 설치하도록 규정합니다. 즉, 전선이나 이를 지지하는 송전탑도 대상이 될 수 있습니다.
• 세부기준 - 국토교통부 고시 체계: ‘항공장애표시등과 항공장애주간표지의 설치 및 관리기준’은 항공법과 시행규칙(제247조부터 제253조 등) 위임에 따라 구체적인 설치대상과 방법, 유지관리 기준을 제시합니다. 개정과 통합을 거치며 내용은 수시로 업데이트되므로, 실제 설계·시공 단계에서는 최신 고시문 및 해설서(항공장애물 관리 세부지침 등)를 확인해야 합니다.
• 적용 예시 - 전선·케이블: 가공 전선이나 케이블, 현수선 및 이를 지지하는 송전탑은 대표적 설치 대상입니다. 특히 강·계곡·협곡 횡단부나 활주로 주변 저고도 비행경로 등 조종사 시인성이 저하되는 구간은 표지 설치의 우선 고려대상입니다.

---

항공장애표시구 설치 기준 요약 - 직경, 간격, 배치

직경과 최대 간격의 상관관계

국제 권고(ICAO Annex 14, Ch.6)에 따르면, 구형 표지의 직경에 따라 최대 설치 간격이 정해집니다.

• 직경 60 cm 표지 사용 시 간격 최대 30 m
• 직경 80 cm 표지 사용 시 간격 최대 35 m
• 직경 130 cm 표지 사용 시 간격 최대 45 m
  이 규정은 조종사에게 연속적인 시각 단서를 제공해 전선을 ‘선’이 아닌 ‘점열’로 신속 인지하게 만드는 데 목적이 있습니다. 국내 세부기준도 ICAO 권고에 부합하도록 설계·운영되는 것이 원칙입니다.

높이-배치 원칙

• 최상단 배치: 다중 회선일 때는 일반적으로 가장 높은 전선에 표지를 부착합니다. 이는 동일 경로에서 가장 먼저 조종사 시야에 들어오는 레벨을 강조하기 위함입니다.

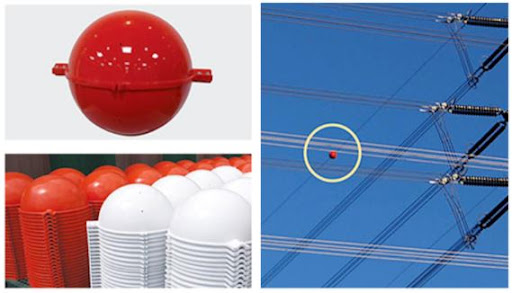

• 색상 교호 배열: 배경 대비와 원근 인지 향상을 위해 주황-백색-적색 등 고가시성 색을 교대로 배열하는 방식이 널리 쓰입니다. 지형·배경색에 따라 최적 조합은 달라질 수 있습니다.

국가별 차이와 국내 설계 시 주의

미국 FAA 권고(AC 70/7460-1)에는 무등화 표지 간격 약 200 ft(약 61 m) 등 별도 수치도 존재합니다. 그러나 국내 적용은 ICAO 권고치와 국토교통부 고시의 승인 조건을 따르는 만큼, 실제 프로젝트에서는 관할청 승인도면과 고시본을 우선합니다.

---

색상의 의미 - 왜 ‘빨강’과 ‘주황’인가

항공장애표시구는 고가시성 색이 핵심입니다.

• 주황색(aviation orange): 다양한 배경에서 대비가 크고, 대낮 역광 상황에서도 인지성이 높아 국제·국내 가이드에서 표준처럼 쓰입니다.
• 적색·백색 보조: 주변 배경과 계절 변화, 설빙·운무 환경을 고려해 주황-백색-적색 조합을 교대로 배열하면 원근감과 윤곽을 강화할 수 있습니다.

---

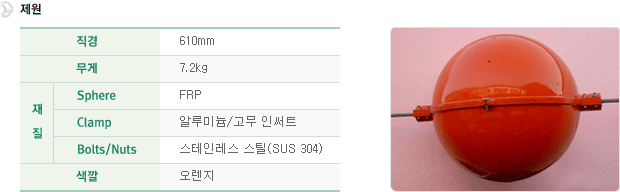

기술 사양 - 내구성, 절연, 유지관리 포인트

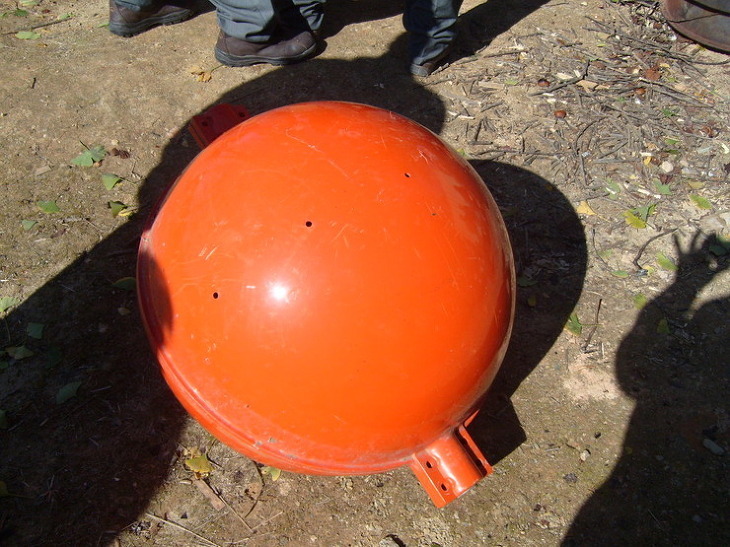

재질과 구조

• 재질: 통상 **UV 안정화 폴리에틸렌(HDPE 등)**를 사용합니다. 내후성·내충격성이 높고, 경량이라 전선 기계적 부담을 최소화합니다.
• 클램프 시스템: 전선 외경에 맞춘 클램프와 아머로드를 사용해 미끄럼·회전을 억제합니다. 도체 손상을 방지하고, 풍하중에 의한 진동·편향을 제어하는 설계가 필요합니다.

전기적·기계적 고려

• 도체 열팽창-처짐(sag): 온도·풍속에 따라 선로 처짐이 변합니다. 표지가 달린 가장 높은 전선과 표지가 없는 가장 높은 전선 간 높이 차가 과도하지 않도록 설계해야 하며, 이는 설계 처짐 요구사항을 반드시 만족해야 합니다.
• 부식·염분 환경: 해안·하구 횡단부는 염분과 바람에 의한 열화가 빠르므로, 방 UV·방염·방식 성능을 갖춘 사양과 주기적 세척·점검 계획이 요구됩니다.

유지관리와 점검

• 정기 점검: 색상 퇴색, 균열, 체결부 풀림을 점검하고 필요 시 즉시 교체합니다.
• 드론·헬리콥터 작업: 접근이 어려운 횡단부는 드론 열화상·광학 점검과 헬리콥터 작업을 병행합니다. 안전작업허가와 감전방지 계획은 필수입니다.

---

설치 간격, 정말 ‘30 m’가 정답일까 - 현장 FAQ

Q1. ‘직경 60 cm = 30 m 간격’만 지키면 되나요

• A. 국제 권고의 최대 간격일 뿐, 시정·배경·지형에 따라 더 촘촘한 배치가 요구될 수 있습니다. 강·호수·협곡 횡단이나 활주로 인접부 등 ‘시인성이 핵심’인 구간은 간격 축소가 일반적입니다.

Q2. 왜 어떤 곳은 주황색만, 어떤 곳은 색을 섞어 쓰나요

• A. 주변 배경과 사계절 색 변화에 따라 교호 배열이 시인성을 높일 때가 많습니다. 반대로 표지 수가 적은 경우에는 주황색 단색이 권장되기도 합니다.

Q3. 미국·유럽·한국 기준이 서로 다른 것처럼 보입니다

• A. 기본 철학은 동일하지만 수치·적용범위가 다릅니다. FAA는 간격을 약 61 m 권고하는 반면 ICAO는 표지 직경별 최대 간격(30-45 m)을 제시합니다. 국내는 ICAO 권고를 참조하되 국토교통부 고시와 관할청 승인 조건을 최우선으로 합니다.

---

비용과 조달 - 실무 팁

• 단가 범위: 사양·직경·클램프 타입·난연·반사 코팅 유무 등에 따라 단가 편차가 큽니다. 헬리콥터 작업 동원 시 시공비가 더 큰 비중을 차지할 수 있습니다.
• 조달 체크리스트
  • 전선 외경 호환성 및 아머로드 포함 여부
  • UV 안정화 등급, 내충격 등급
  • 체결 토크 규정 및 풀림 방지 설계
  • 색상 Lab* 기준과 퇴색 허용치
  • 현장 안전계획서 및 감전위험 저감 대책

---

항공장애표시구, 언제부터 달기 시작했나 - 작은 역사

표지구의 기원은 확정적 문헌이 많지 않지만, 1950년대 미국 플로리다·아칸소 등지에서 도입되기 시작했다는 보도와, 1970년대 초 아칸소 주지사였던 윈스럽 로커펠러가 착륙 중 전선 위험을 인지해 보급을 촉진했다는 UPI 1983년 기사 인용 보도가 널리 알려져 있습니다. 다만 지역·기관별 도입 시점에는 차이가 있어, ‘1950년대 도입설’과 ‘1970년대 보급설’이 병존합니다.

---

현장 적용 체크리스트 - 개발자·엔지니어를 위한 요약

1. 법령-고시 확인: 항공법 제83조, 최신 ‘설치 및 관리기준’ 고시, 관할청 가이드 확인.
2. 위험도 평가: 비행경로, 시정, 배경 대비, 지형 조건 분석.
3. 사양 결정: 직경-간격 매핑(60 cm-30 m, 80 cm-35 m, 130 cm-45 m), 색상 배열, 클램프·아머로드 사양.
4. 배치 설계: 최상단 전선 우선, 곡선부-교차부-횡단부 집중, 처짐-풍하중 검토.
5. 시공·안전: 활선작업 여부, 헬리콥터·드론 투입 계획, 감전·낙하방지 대책.
6. 유지관리: 주기 점검-퇴색·체결상태-파손 교체, 기록관리.

---

알아두면 좋은 용어 정리

• 항공장애표시구(marker ball): 전선·케이블 등 항공 장애물에 부착하는 구형 주간표지.
• 항공장애 표시등: 야간 또는 저시정 시 표지 역할을 하는 등화.
• 현수선(catenary): 지지점 사이에 늘어진 곡선 형태의 선로.
• 시인성(Conspicuity): 배경 대비를 포함한 목표물 인지 용이성.
• Sag(처짐): 온도·하중·풍 등에 따른 선로의 수직 처짐.

---

결론

송전탑과 고압선에 매달린 빨간색·주황색 공은 단순한 ‘표시’가 아니라 항공기의 생존성에 직결되는 항공장애표시구입니다. 국제 권고와 국내 고시가 정한 직경-간격-색상-배치 원칙을 정밀하게 준수하고, 지형·배경·비행환경까지 고려한 설계와 유지관리를 병행할 때 비로소 전선-항공-환경이 공존하는 안전 생태계가 완성됩니다. 현장 적용 시에는 반드시 최신 국토교통부 고시와 관할청 승인 조건을 확인하시기 바랍니다.

---

참고 소스 한눈에 보기

• 항공법 제83조 - 항공장애 표시등·주간표지 설치 의무.
• 국토교통부 ‘항공장애표시등과 항공장애주간표지의 설치 및 관리기준’ 및 관련 개정 고시 안내.
• ICAO Annex 14, Chapter 6 - 구형 표지 직경·간격 권고.
• FAA AC 70/7460-1 - 미국 간격·색상·배치 권고치 비교.
• 전선 표지구 기술자료 - 직경별 최대 간격, 설치 권장.
• 표지구 역사 - 1950~70년대 도입·보급 관련 보도들.

---
